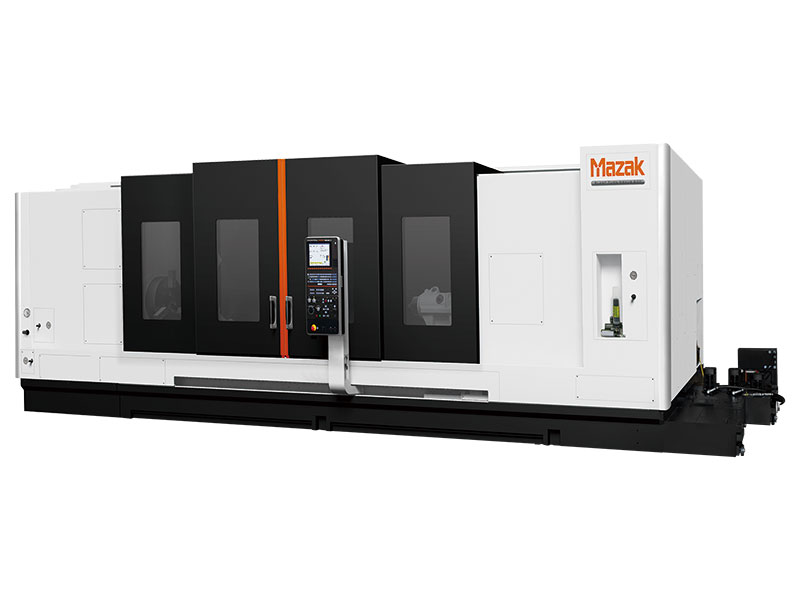

SLANT TURN NEXUS 500

MACHINE DESCRIPTION:

The SLANT TURN NEXUS 500 CNC Turning Center is a powerful, high torque, heavy-duty, big bore Turning Center for large part turning applications such as oil field pipe /casings, pipeline control valves, turbine wheels, components, and aircraft engine parts. The machine offers maximum machining lengths up to 160", and depending on chuck size, maximum machining diameters to 36", for long, large-diameter parts.

MACHINE CHARACTERISTICS:

  • High torque, high horsepower geared headstocks for heavy-duty cutting
  • 12-position Non lift drum turrets for rapid tool indexing
  • NC servo-driven tailstocks
  • Mazak MX Hybrid Roller Guide System
  • MATRIX NEXUS 2 CNC control

机床参数

zoom
Specification 中心距 -1000U in 中心距 -2000U in 中心距 -3000U in 中心距 -4000U in
加工能力 最大回转直径 1040 mm / 40.94 in 1040 mm / 40.94 in 1040 mm / 40.94 in 1040 mm / 40.94 in
最大加工直径 910 mm / 35.830in 910 mm / 35.830in 910 mm /35.830 in 910 mm /35.830 in
最大加工长度 1047 mm / 41.300in 2040 mm / 80.310in 3175 mm / 125.000in 4064 mm / 160.000in
主轴 卡盘尺寸 18 in 18 in 18 in 18 in
最大转速 1600rpm 1600rpm 1600 rpm 1600 rpm
电机功率 (30 分钟额定) 45 kw /60.0 hp 45 kw /60.0 hp 45 kw /60.0 hp 45 kw /60.0 hp
上刀塔 刀具数量 12 12 12 12
进给轴 行程(X轴) 465 mm / 18.31 in 465 mm / 18.31 in 465 mm /18.31 in 465 mm /18.31 in
行程(Z轴) 1175 mm / 46.26 in 2165 mm / 85.24 in 3300 mm / 129.92in 4190 mm / 164.96in
行程(W轴) 870 mm / 34.25 in 2083 mm / 82.01 in 3218 mm / 126.69in 3890 mm / 153.15in
